揭秘！帕斯菲达计量泵工作原理：三大核心技术与精确加药奥秘

什么是帕斯菲达计量泵？精确流体控制的基石

帕斯菲达（PULSAFEEDER）作为全球知名的计量泵制造商，拥有超过八十年的技术积累。计量泵（或称加药泵）是一种特殊形式的容积式泵，其核心工作原理在于能够将精确、可重复的、可调的流体量输送到流程系统中。它不像普通的输送泵那样追求大流量，而是专注于精确计量，确保每次输送的量都高度准确。在水处理、石油化工、电力、食品饮料等众多行业中，帕斯菲达计量泵是实现精确化学药剂投加和工艺控制的关键设备。

帕斯菲达计量泵的工作原理基础：容积式特性

所有帕斯菲达计量泵都基于容积式泵的基本原理运行。这一原理的核心是利用周期性的体积变化来吸入和排出液体，从而实现精确的流体输送。

1. 吸入冲程（Suction Stroke）： 泵的活塞、柱塞或隔膜向后移动（或向内凹陷），在泵头内部形成负压，将液体通过吸入阀吸入泵头。
2. 排出冲程（Discharge Stroke）： 活塞、柱塞或隔膜向前移动（或向外凸出），挤压泵头内的液体，使其通过排出阀，克服系统背压，输送到加药点。

由于计量泵的每一次往复运动所排出的液量是恒定的，通过精确控制运动次数和冲程长度，就能实现对流量的精确计量。

三大主流技术路线：帕斯菲达计量泵的分类与机制

帕斯菲达提供了多种类型的计量泵以适应不同的流量、压力和介质特性。从工作原理上看，其产品主要可分为三大类，每种都有其独特的驱动和传动机制。

H3：一、机械隔膜计量泵：稳定可靠的直接驱动

机械隔膜计量泵（如PULSA GLM系列）采用电机直接驱动的工作原理，其结构相对简单而坚固。

1. 传动结构： 电机通过齿轮箱和机械偏心机构（如曲柄连杆机构）将旋转运动转化为往复运动。
2. 驱动机制： 机械偏心机构直接连接并驱动隔膜。在吸入冲程，偏心轮拉动隔膜向后，形成真空；在排出冲程，偏心轮推动隔膜向前，压缩液体。
3. 核心优势： 构造紧凑，维护成本较低，适用于中低压、中等腐蚀性的流体加药应用。

H3：二、液压隔膜计量泵：高压高精度的安全保障

液压隔膜计量泵（如PULSA系列）是帕斯菲达的经典和专利技术，最初由Larry Wilson在20世纪40年代发明。这种泵通过液压油（隔离液）间接驱动隔膜，是处理高压、危险性或腐蚀性介质的首选。

1. 传动结构： 电机驱动活塞或柱塞在油腔中往复运动。
2. 驱动机制： 活塞的运动驱使油腔内的液压油产生压力变化。液压油作为“柔性连杆”，将推力均匀地传递给隔膜。隔膜在液压油的推动下完成吸入和排液动作。
3. 核心优势：
• 高安全性： 隔膜将液压油与工艺流体完全隔离，实现了无泄漏设计。
• 高压力： 液压油传递压力均匀，隔膜受力平衡，能够承受更高的系统压力。
• 隔膜保护： 部分高端型号配备PULSAlarm泄漏检测装置，能实时监测隔膜状态，提高操作安全。

H3：三、电磁隔膜计量泵：灵活精确的脉冲控制

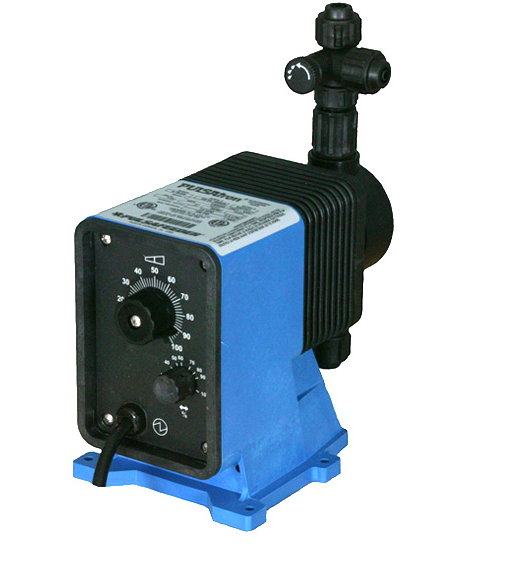

电磁隔膜计量泵（如PULSATRON系列）采用电磁驱动方式，是一种轻巧且易于控制的计量泵类型，特别适合小流量加药。

1. 传动结构： 泵的核心是一个电磁铁（螺线管）。
2. 驱动机制：
• 排出冲程： 当电流通过线圈时，产生磁场，吸引与隔膜相连的电枢，使隔膜瞬间向前运动，排出液体。
• 吸入冲程： 电磁铁断电，隔膜通过复位弹簧的弹力（或液体的背压）自动复位，完成吸液过程。
3. 流量控制： 主要通过调整脉冲的频率（即每分钟的冲程次数）来实现流量调节。现代数字计量泵（如Pulsa E-Pro系列）还结合了永磁同步电机，提供高达1000:1的高调节比，通过精确控制电机转速和冲程长度，实现对流量的数字化控制和极高的精度（可达0.1%）。

流量调节与精确计量：实现精准加药的关键

无论是哪种帕斯菲达计量泵，实现精确计量的关键都在于流量调节，主要通过以下两种方式：

1. 冲程长度调节： 改变隔膜（或活塞/柱塞）的往复运动距离。冲程越长，每次往复的排量越大，流量也越大。机械和液压泵通常通过调节旋钮或执行机构来改变偏心机构的偏心距。
2. 冲程频率调节： 改变隔膜每分钟往复运动的次数。电磁隔膜计量泵主要依赖此方式，通过外部脉冲信号或手动调节电磁铁的通电频率来控制。

帕斯菲达计量泵能够将精度控制在设定点的±2%甚至更高（数字智能隔膜计量泵），确保了化学药剂投加的稳定性和可靠性。

结论

帕斯菲达计量泵工作原理的核心在于容积式设计，并通过机械、液压、电磁三大驱动技术的差异化应用，满足了从低压小流量到高压大流量的各类加药需求。理解这些工作原理，有助于用户选择最适合其工艺流程的计量泵产品，确保精确计量和系统安全。帕斯菲达凭借其坚固耐用的构造和领先的隔膜技术，始终是流体处理领域的佼佼者。

帕斯菲达计量泵常见问题解答（FAQ）

1. 帕斯菲达液压隔膜泵与机械隔膜泵的主要区别是什么？

液压隔膜计量泵和机械隔膜计量泵最主要的区别在于驱动隔膜的方式和适用压力。机械隔膜泵是通过机械连杆直接驱动隔膜，结构简单，但通常适用于中低压；而液压隔膜泵是通过活塞驱动液压油，再由液压油均匀推动隔膜，这使其能承受更高的压力，且隔膜受力更均匀，寿命更长，并提供更高的计量精度和安全性。

2. 为什么说帕斯菲达计量泵是“容积式泵”？

帕斯菲达计量泵被称为“容积式泵”是因为其工作原理是利用泵头内部工作腔的容积周期性地扩大和缩小来实现吸入和排出液体的。每次体积变化所输送的液体体积是固定的，因此可以通过计算冲程次数来精确控制总流量，实现高度准确的计量功能。

3. 帕斯菲达电磁隔膜泵如何实现流量调节？

电磁隔膜计量泵主要通过两种方式实现流量调节：一是频率调节，即改变电磁铁的通电频率，控制隔膜每分钟的往复次数；二是冲程长度调节（手动），通过机械旋钮改变电枢或隔膜的初始位置或最大行程。现代数字计量泵通过高精度电机或数字化控制，可以实现更精细的频率和冲程组合调节。

4. 帕斯菲达计量泵在选型时需要考虑哪些关键因素？

选型时需要考虑的关键因素包括：额定流量（LPH/GPH）、最大出口压力（Bar/PSI）、所输送介质的化学相容性（决定泵头、隔膜和阀球的材质）、介质的温度和粘度、以及所需的控制方式（手动、4-20mA、脉冲、MODBUS等）。

5. 帕斯菲达液压泵中的PULSAlarm检漏装置的作用是什么？

PULSAlarm是帕斯菲达高端液压隔膜泵可选配的安全装置。它的作用是实时监测隔膜后侧的液压油腔压力或油液状态。一旦隔膜发生破裂或泄漏，PULSAlarm会立即发出警报，保护计量泵的传动部件不受工艺流体侵蚀，并防止工艺流体泄漏到环境中，极大地提高了系统运行的安全性。
