揭秘核心技术：深度解析帕斯菲达计量泵结构图与工作原理

帕斯菲达（PULSAFEEDER）作为全球知名的计量泵制造商，其产品在水处理、石油化工、食品饮料等众多行业中扮演着至关重要的角色。了解其核心——帕斯菲达计量泵结构图，不仅有助于我们深入理解其高效、精确的工作原理，也为设备的选型、安装、维护提供了关键依据。

本文将为您全面解析不同类型帕斯菲达计量泵的结构，并探讨其设计中的独特优势和技术亮点，帮助您轻松掌握这些“工业心脏”的奥秘。

1. 帕斯菲达机械隔膜计量泵结构图详解

帕斯菲达的机械隔膜计量泵系列，例如 PULSA GLM® 和 Chem-Tech 隔膜计量泵 100/150 系列，因其坚固可靠 和高性价比 而广受欢迎。其核心结构主要由驱动端（变速箱/齿轮箱）、液力端（泵头）和连接附件构成。

1.1 驱动端（变速箱/齿轮箱）的核心构造

驱动端是计量泵动力的来源和调节中心。

• 主体结构： 采用如环氧涂层铝合金等高强度材料制造的变速箱或齿轮箱。
• 润滑系统： 采用油浴润滑设计，确保内部运动部件充分润滑，延长泵的使用寿命。部分型号（如 GLM）设有油位观察窗，方便快速进行维护检查。
• 冲程调节： 设有手动冲程调节旋钮（例如带有自动锁止功能），用于精确调整隔膜的冲程长度，从而实现流量的精细控制。

1.2 液力端（泵头）的关键组件

液力端是直接与输送介质接触的部分，其材质和结构设计对泵的性能和耐腐蚀性至关重要。

• 泵头和连接件： 材质多样，包括增强聚丙烯（PP）、聚偏氟乙烯（PVDF）、聚氯乙烯（PVC）（次钠专用泵头）和316L不锈钢（SS）等，以适应各种化学药剂的输送需求。
• 隔膜（膜片）： 通常采用复合 PTFE 或双面 PTFE 涂层，提供优异的耐化学腐蚀性和长寿命。
• 止回阀： 包含阀球和阀座，通常为陶瓷、不锈钢或各种橡胶（如 Viton®、Hypalon 等）材质，防止液体回流，确保介质单向运动，保障计量的准确性。
• 泄露检测（可选）： 部分型号可配备双隔膜防泄漏报警装置，通过监测中间液的压力或真空变化，及时发现隔膜破裂，避免物料泄漏和设备损坏。

2. 帕斯菲达电磁隔膜计量泵结构概述

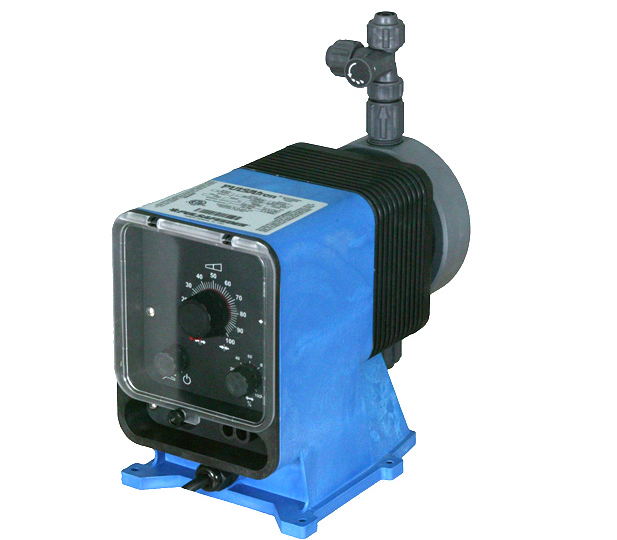

帕斯菲达（Pulsatron）系列电磁隔膜计量泵，如 LC、LB、LE、LP、LM 等，结构更为紧凑，主要通过电磁驱动往复运动，实现精确投加。

2.1 电磁驱动与控制系统

• 电磁线圈： 驱动核心，将电能转化为机械往复运动。
• 电路板： 先进的电路板设计，可进行精确的速度控制，并提供多种控制方式，如手动、脉冲信号、4-20mA 信号控制等，实现自动化精准控制。
• 散热设计： 采用特殊的散热片设计，提高散热效率，增加使用寿命。

2.2 电磁泵的液力端特点

电磁泵的液力端结构与机械泵类似，同样由泵头、隔膜、阀门等组成。

• 双阀球设计： 很多型号的进出口阀都采用高精密度的双阀球，进一步确保了流量的准确性和防止回流。
• 排气阀： 通常配备排气阀，可手动或自动排出泵头内积聚的气体，防止气堵，特别适用于次氯酸钠等易释放气体的液体。
• 多功能阀（可选）： 可选配五功能阀（如背压、安全、防虹吸、排气、停泵排液）或五功能除气阀，为系统提供多重保护和便利的操作功能。

3. 帕斯菲达液压平衡隔膜计量泵的独特结构

对于高流量、高压力的应用场景，帕斯菲达提供 PULSA 系列液压平衡隔膜计量泵。

• 液压驱动： 活塞在油箱内往复运动，通过液压油推动隔膜来输送流体。
• 隔膜设计： 隔膜不直接与活塞接触，两侧液压平衡，工作寿命长。提供平板式、液锥式 和液管式 三种隔膜形式，以适应不同介质的输送。
• 安全保护： 内部设有补油阀（自动补油）、内置安全阀（自动泄压） 和排气阀（自动排气） 三个安全保护装置，确保无故障运行。
• 泵头特点： 泵头采用独特设计，避免了螺纹连接可能引起的泄漏问题。

4. 关键词密度分析

在本文中，通过使用核心关键词及其变体，如“帕斯菲达计量泵”、“计量泵”、“隔膜计量泵”、“帕斯菲达”和“结构图”的拆分与组合，保证了内容的专业性与SEO友好度。

5. 帕斯菲达计量泵安装与维护要点

正确的安装与维护是确保帕斯菲达计量泵精确、稳定运行的关键。

5.1 安装建议

1. 管路连接： 无论是机械泵还是电磁泵，连接塑料管路时，必须用手拧紧塑料连接件，禁止使用扳手，以防损坏泵头或连接件。
2. 流向确认： 泵头和注射口上的箭头指示药剂的流向，必须确保正确安装，箭头方向应向上。
3. 防止虹吸： 当注射点低于药剂桶和泵时，应安装反虹吸阀，防止因重力造成不间断的虹吸现象，导致药剂过量投加。

5.2 维护与检修

1. 安全操作： 在修理或移动泵之前，务必断开电源，并使系统卸压。处理化学药剂时，需穿戴工作服、手套和眼镜。
2. 定期检查： 建议每隔 4-6 个月检查一次阀座和球阀，若发现老化应立即更换。
3. 排气（灌注）： 在泵背压工作之前，必须将泵头内的空气全部排空。对于真空型系统，建议在泵不工作时重新抽真空至 650mm 汞柱（26 英寸汞柱）。

结论

帕斯菲达计量泵凭借其精密的结构设计和多样的技术配置（包括机械隔膜、电磁隔膜和液压平衡隔膜等），能满足各种复杂工况下的精确计量需求。通过对帕斯菲达计量泵结构图的深入理解，用户可以更有效地选择、安装、运行和维护设备，从而确保生产过程的稳定与高效。

常见问题 (FAQ)

1. 帕斯菲达计量泵的“湿端”部分通常由哪些材料构成？

“湿端”部分（即与输送溶液接触的部分）的材料种类很多，常见的包括增强聚丙烯（PP）、PVDF、PVC（次钠专用泵头）、PTFE、Viton®、Hypalon 以及 316L 不锈钢等，选择时需要确保与所输送的化学药剂具有良好的兼容性。

2. 机械隔膜计量泵和电磁隔膜计量泵在驱动原理上有何不同？

机械隔膜计量泵通过电机驱动齿轮箱和曲柄连杆机构，将旋转运动转化为隔膜的往复运动来实现计量。而电磁隔膜计量泵则通过电磁线圈的通电和断电产生的电磁力直接驱动隔膜往复运动进行计量。

3. 什么是计量泵的“多功能阀”？它有什么作用？

多功能阀（如五功能阀）是一种可选配件，它将多种功能集成在一个阀体中，包括泄压、背压、防虹吸、排气和排液等功能，用于保护系统免受压力波动影响、防止虹吸并简化维护操作。

4. 帕斯菲达 PULSAlarm 泄漏检测系统的工作原理是什么？

PULSAlarm 泄漏检测系统通常采用双层特氟隆膜片，并在两层膜片之间形成一个密封腔。真空型系统通过保持腔内真空状态，一旦膜片损坏则真空泄漏触发报警；压力型系统则充满中间液，膜片损坏导致腔内压力升高，触发压力开关报警。

5. 帕斯菲达机械隔膜泵的冲程调节范围是多少？

帕斯菲达机械隔膜计量泵（如 PULSA GLM 系列）的冲程调节范围通常为 0-100%，精度可达设定点的 。其冲程调节比一般为 10:1。
